Y型管道過濾器
時間:   來源:www.cgwjjxx.com   點擊:
Y型管道過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。



產品簡介
產品名稱: Y型管道過濾器 產品編號: 0403-□-□-□□-□-□□-□-□
濾機材質: 不銹鋼 配套設備: 濾芯、濾網
過濾性能: 高效、精密過濾 適用對象: 食品、工業過濾
產品描述:

Y型管道過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。該過濾器具有結構先進,阻力小,排污方便等特點。適用介質可為水,油、氣。可按用戶要求制作濾網,其外型基本相同(Y型),內部件全部采用不銹鋼,堅固耐用。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入即可,使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短,對一般小型號者,只需5-10分鐘。一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。


Y型管道過濾器
產品局部圖

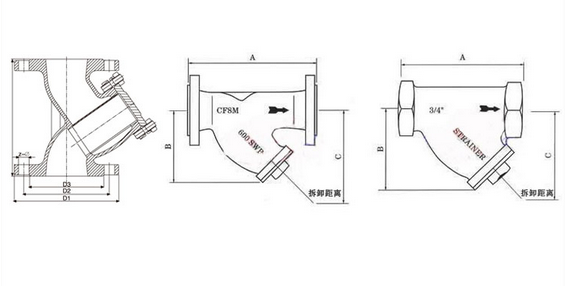

產品結構示意圖


Y型過濾器原理:

1、Y型過濾器是除去液體中含有固形物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作和運轉,達到穩定工藝過程、保障安全的作用。另外Y型過濾器對提高產品質量也有著十分重要的意義。

2、Y型過濾器與管道中閥門及其它主要設備配套使用,也可單獨使用于管路中。管道中介質首先進入過濾器,通過濾網再進入連接閥門及管道中,而雜物則留于過濾桶內。


Y型過濾器結構特點:

1、Y型過濾器具有結構先進阻力小,沖洗方便通流快速,故壓力損失小,抗污性強,排渣方便等特點。

2、Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成,通常安裝在閥門及其它主要設備之進口端,使于清理雜物與安裝拆卸,以保護閥類或設備及正常使用。

主要技術參數:

殼體材質 黃銅 碳鋼 不銹鋼
公稱通徑 15~500mm
濾框濾網材質 不銹鋼
密封件材質 耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度(℃) -30~380 -80~425 -80~450
公稱壓力(MPa) 1.6~10(150Lb~600Lb)
過濾精度(目/in) 10~300


外形尺寸:

DN "英寸 L H H1 拉桿伸縮過濾器 參考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150     3
25 1 160 80 160     3.8
32 1 1/4 180 90 180     6
40 1 1/2 200 100 240     7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150     312
400 16 800 700 1360     500
450 18 850 790 1480    700
500 20 900 875 1650     900


分類說明:
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。


產品應用:

申龍過濾器廣泛應用于石油化工、天然氣、涂料、油漆、油墨、醫藥、生物工程、汽車制造、電子、電鍍、食品、飲料等領域。
石化、化工行業:雙氧水、樹脂、潤滑油、聚合物、粘膠、航煤及各種油品、催化劑、化學纖維制造過程中各種流體凈化、化工中間體產品及化工產品的分離回收;
石油、天然氣行業:加氣站CNG過濾、胺液脫硫及脫水劑過濾、天然氣及煉廠的分離與凈化、油田注水、修井、酸化液體過濾;
涂料、油漆、油墨行業:乳膠漆、油漆原料和溶劑過濾、印刷油墨、打印油墨及添加劑;
醫藥、生物工程行業:輸液(LVP和SVP)制藥用水、生物制品血漿血清、各種醫藥中間體、醫藥原料、溶劑過濾、CIP過濾、發酵罐進氣及尾氣除菌過濾;
汽車制造行業:電泳漆、面漆、超濾水、前處理液、整車噴淋水、發動機曲軸制造冷卻液、噴漆用工業氣體及噴漆房氣體凈化;
電子、電鍍行業:液晶顯示、光刻機、光盤、銅箔、集成電路及其他微電子及電子產品制造過程的各種化學品及處理、電鍍液、工藝氣體純化和凈化間氣體過濾;
食品、飲料、酒行業:葡萄酒、黃酒、白酒、啤酒、果酒、清酒、果汁、茶飲料、豆奶、乳制品、瓶裝水、食用油、醋、味精等食品添加劑制造的流程凈化和無菌處理。

其他相關照片:
