在過去的十年中，出現了室內空氣質量與健康有關的方面的興趣增加。一般通風用空氣凈化器和過濾器的應用，巧妙地改變保護設備和防止弄臟，保護人民顆粒物（恩索爾等人，1994）。提供的粒度分級效率的過濾性能數據的已知質量是一個重要的發展要求。ASHRAE標準草案，目前正在供公眾審查，52.2P包含了一些質量保證（OA）（ASHRAE，1996年）的規定。OA標準草案的規定，增加了底層開發的方法。在ASHRAE進行研究，研究三角研究所（RTI）進行了大量的研究，美國環保局在嚴格規定的系統的質量保證要求“（Hanley和史密斯，1993年），（Hanley等，1994）。ASHRAE研究項目RP761，RTI應用這些原則進行研究，以支持書寫了新的標準。（漢利，1992年），（Hanley等，1995）。

數據質量框架

在圖1中，示出的數據質量框架用于開發的過濾器的測試。此過程將概述通過各種步驟。

建立測試目標

一個成功的過濾器的試驗，可以被定義為一個有意義的測試條件下，提供了一個準確的測量。為了最大限度地提高成功的可能性，過濾效率的測量需要仔細考慮的一些相互關聯的因素。測試的目標，也許是最重要的因素是一個明確的說法。這包括指定：

• 使用的結果
• 粒徑大小范圍，是要覆蓋
• 上（下）測量的效率限制（例如，99.99）
• 的類型和尺寸國稅發濾波器以進行測試
• 面對速度
• 系統溫度，壓力和體積流量
• 適當?shù)奶魬?zhàn)氣溶膠
• 的效率的要求的精度
• 要求的精度的粒子直徑

的精度的結果是往往難以評估粒子研究實驗困難。校準氣溶膠可以用來驗證儀器的性能。可以被指定的測量的可重復性，并通常被報告為變異系數。請記住，粒子尺寸依賴效率取決于與該錯誤的可能性將被放大（啤酒，1957）上的相互關聯的參數的數目。

這些因素將決定的物理設計的試驗裝置中，選擇的氣溶膠儀器儀表，氣霧產生裝置，該氣溶膠的采樣策略，和復制測試所需的數目。這些目標應該是建立與輸入的“客戶”（即，誰要求的測試和使用結果）的負責人進行測試。一旦定義，目標必須在整個程序進行審查，以確保測試達到的目標，如下圖所示。

面向質量保證框架內工作，有助于確保獲得準確的過濾效率測量和試驗條件適當?shù)倪^濾器的實際使用情況。

建立或準備測試設備

1. 測試管道系統選擇最優化
   的測試系統是名義上很簡單，用風管，風機和試驗段。然而，為了應對測試的要求，細節都需要仔細檢查。開發一個測試方法，以提供所需要的數據，以最低的成本可能不是直線前進。一些注意事項是：



   • 測試管/測試“部分
   • 風扇的性能和尺寸
   • 流量測量和控制
   • 壓力測量
   • 系統氣體成分，如過濾，空調，
   • 整合到一個系統的需求
   • 與其他標準測試方法的關系，如ASHRAE 52.11992
   • 同時對連續測量
   • 序貫抽樣使用一個氣溶膠分析儀依次采樣過濾器的上游和下游
   • 同時采樣使用兩個氣溶膠分析儀與一個位于上游和一個下游側的過濾器
2.
   相應的氣溶膠分析儀的的氣溶膠測量工具的選擇選擇一般的粒度范圍（表1）必須覆蓋和挑戰氣溶膠的性質所決定的。在大多數情況下，這是極為重要的是，該氣溶膠文書能夠準確地測量的挑戰氣溶膠的粒徑。大多數儀器會準確地測量氣溶膠粒子是球形的，單位密度和非吸收（，如polystryne乳膠，PSL）。基于光散射的儀器（例如，白光和基于激光的光學粒子計數器），但是，已經降低精度的非球形顆粒，和用于吸收顆粒的大小。他們的輸出必須謹慎進行評估時，樣品的氣溶膠，如的環境氣溶膠，懸浮粉塵（如，AC精細）和非球形顆粒的形狀，如片狀材料。上漿氣溶膠等相關的錯誤取決于他們離開球面和非吸收。

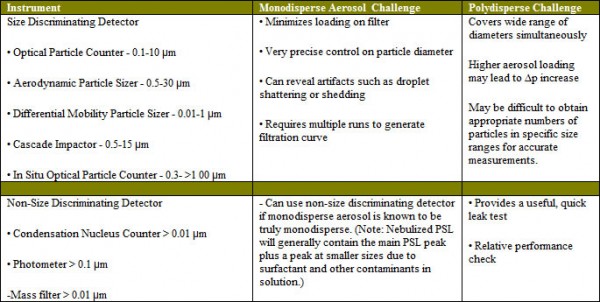

   表1中。概述之間的權衡氣溶膠的產生和過濾器測試儀表選型。
3. 選擇材料
   除了提供準確的測量由該氣溶膠分析器兼容氣溶膠，氣溶膠，必須選擇與幾個其他的考慮因素。的氣溶膠物質必須是與被測試過濾介質兼容。一些過濾器的材料，可以被損壞的油型氣溶膠。例如，某些類型的膜過濾器介質可以變形DOP，從而改變孔隙的大小，因此，過濾效率。靜電荷的纖維組成的過濾器可能會丟失的電荷的有效性更迅速地與油氣溶膠，比固體氣溶膠粒子的纖維涂層。低效率過濾器，固體顆粒有顯著更高層次的滲透，由于彈跳和二次夾帶液體顆粒，而將“堅持”與的過濾器fibers.Conductive的氣溶膠，如炭黑的影響后，可以迅速短路，靜電除塵器。氣溶膠材料也必須是兼容的霧化以及安全和健康問題。因此，所選擇的氣溶膠必須兼容：



   • 精確的尺寸測量的氣溶膠分析儀的要求
   • 過濾介質
   • 合理的實際使用情況模擬
   • 有效的霧化要求
   • 安全和健康的關注
4. 質量保證（OA）的
   氣溶膠儀器氣溶膠分析儀無論是選擇測試，來驗證其校準應在使用前。如果要進行大量的測試，在整個測試系列，應進行例行校準檢查。的QA檢查應包括：



   • 檢查儀器準確度的大小。這通常是進行單分散PSL或振動孔板氣溶膠發生器產生氣溶膠
   • 檢查儀器的零計數。這個過程通常是通過將儀器的進樣口HEPA過濾器
   • 如果兩個的氣溶膠工具使用允許同時采樣的上游和下游，這兩項文書的相關性，必須經常測量。
   • 在可能的情況下，巧合的挑戰氣溶膠的儀器進行測量。氣溶膠儀器通常有一個上限的濃度沒有明顯的錯誤，由于“巧合”，即存在1個多粒子儀器的體積在時間，可以測量。由受控的稀釋測試，可以通過實驗來確定，或通過進行過濾器的測試在一個范圍內的挑戰濃度的巧合一級。在最低限度，該氣溶膠的濃度應保持在大大低于制造商的規格（例如，指定的重合水平的1/10）。制造商規格通常是基于10％的重合誤差，但這種量的錯誤是不能接受的一些類型的過濾器測試。
   • 檢查的挑戰氣溶膠濃度，以確保該濃度在每種尺寸范圍內，足以提供統計上有效的測量。

執行控制測試試驗臺

進行控制測試的目的是要表明，該試驗臺和抽樣程序能夠提供可靠的分?jǐn)?shù)滲透過濾器測量。這樣的測試被稱為標準化的試驗方法中的數量的任何定量的測試方法的一個重要部分。這種方法所描述的IES（1992年）和漢利（1992），和詳細的測試方法草案中ASHRAE：52.2P標準（ASHRAE，1996年）。

氣溶膠相關的資格考試包括：

• 0％的滲透測試
• 100％的滲透測試
• 上游樣本的代表性
• 下游樣品的代表性
• 線損樣本

1.
   與許多其他測試參數的滲透測試，沒有過濾器的“標準”，可以購買和測試，以量化分級效率測量的準確性。然而，進行評估的能力來衡量0％的滲透率可以通過使用HEPA或ULPA過濾器，并且可以執行的分?jǐn)?shù)不帶過濾器的滲透測試在0的的移動設備section.The目的中評價的能力來測量100％穿透％的滲透率測試，以確保儀器的響應時間，取樣線滯后，或其他因素的不限制本測量0％的滲透率。例如，當采樣的上游和下游之間的順序，它是必要的，以允許一定量的時間（“吹掃時間”）后，切換從一個采樣到的另一個（例如，從上游到下游），以允許新樣品是運送到氣溶膠文書沒有從現有樣品的交叉污染。0％的滲透率測試將證明，是否清除時間間隔是足夠的。（應該指出的是，通過調整試驗條件下，以高效率的產品，這樣的效果可以被量化。）100％的整體管，取樣，測量，氣溶膠發電系統是否有足夠的滲透測試是一個嚴格的測試。作為一個正常的貫入試驗進行試驗，不同的是不使用過濾器。在所有粒子的大小，會產生一個完美的系統測得的滲透1。從1的偏差，可能會發生由于粒子在管道中的損失，氣溶膠均勻性的程度的差異（即，混合）在上游和下游的探針，并在上游和下游的采樣線中的顆粒輸送效率差異。
2.
   在大多數過濾器測試上游采樣的代表性，在上游采樣獲得使用單一中心的探頭管，位于一個的上游短距離的過濾器。根據上游氣溶膠的均勻性（即，充分混合），這可能會或可能不會是一個代表性的樣品。如果它是不具有代表性，則上游氣溶膠濃度將是錯誤的，并可能導致不準確的效率determination.In順序?yàn)橹行牡膶?dǎo)管探針，以獲得有代表性的樣品，上游氣溶膠必須充分混合。當處理的顆粒小于幾微米的直徑與大部分的測試被所提供的氣溶膠發生器的空氣的相對小直徑管道時，充分混合的條件下是不太難以實現。在較大的ASH的RAE型測試管（24“×24”高達3000 CFM）的橫截面經營，規定必須采取措施，確保混合注入的挑戰氣溶膠的測試氣流流。這通常是通過氣溶膠噴射點和測試過濾器之間的混合擋板。另外，對于大于幾微米的粒徑，重力沉降和慣性效應可以導致橫跨導管的不均勻分布和設計測試風管時，應考慮。例如，如果涉及相對低的空氣的速度，垂直取向的管道可能需要防止重力沉降的較大尺寸的氣溶膠顆粒。橫跨管道的挑戰的氣溶膠濃度的均勻性，可以通過以下來確定濃度測定超過，例如，立即的相等區域9點采樣網格的測試過濾器的上游側。
3. 下游樣本代表性
   與下游的樣品的主要關注是，以確保所有的氣溶膠貫通的空氣凈化器（媒體或幀）來檢測由下游的采樣，即，下游樣本代表。例如，當測試一個高效率的袋式過濾器，我們想知道的，下游側的探針將檢測出泄漏的bags.One評估在何種程度上下游的條件是充分混合的裝置的一個在一個角落開始由在測試臺上安裝高效過濾器。然后氣霧劑立即被注入的過濾器的下游，在預選的注入點位于測試導管和一個在所述導管的中心的周長周圍。在該試驗中，氣溶膠噴射點被遍歷，并且在其正常的中心管道的采樣位置的下游取樣探頭保持靜止。注入點應包括測試管壁靠近點。這是必要的，因?yàn)樾孤┡c空氣凈化器的框架，在電子空氣凈化器和旁通流量，多發生在貼近壁領域。如果是混合良好的下游側導管，下游的濃度將是獨立的注入點。
4. 線損樣本
   設計測試設備的氣溶膠的過濾測試時要考慮的更為重要的因素之一是減少氣溶膠的傳輸損耗，通過試驗臺I S管道和采樣線。如果粒子的損失是高的，這將是很難實現足夠的大顆粒的濃度的一個準確的測試，并且，許多低效率過濾器，在上游和下游的測量的差異將被測試管和取樣線粒子主要由損失，而不是通過收集由被測試的空氣凈化裝置。這是在研究支持新的標準（漢利，史密斯和審查，1995年）的主要任務之一。測試風管的儀器取樣管的設計必須仔細考慮，以避免過大顆粒的損失。與采樣線相關聯的粒子損失包括非等速采樣入口造成的損失，損失的樣品的壁，由于擴散;靜電充電，和重力沉降;及損失的彎曲，產生的離心力，并eddies.Losses在可以最小化等動力采樣的樣品入口。避免靜電的效果通過氣溶膠通過氣溶膠中和劑，并使用導電性和接地的線槽和樣品線。在可能的情況下，彎曲應避免使用，并在需要的時候，他們應該有一個循序漸進的曲率。重力沉降，可以減少通過最小化的有效的水平方向的長度的采樣線。



   氣溶膠損失與沉降，慣性損失，和擴散的程度，可以通過使用各種方程（Fissan和Schwientek，1987）（海因茲，1982）估計。該方程分為兩類：一類適用于層流和湍流的。通常被定義為流動具有雷諾數（Re）小于約2300層流。在較高的再值時，流程通常被定義為湍流。雖然每個采樣系統是不同的，它往往是有益的流的雷諾數在高層狀范圍。

   為了減少采樣線計算的過濾效率的損失的效果，它常常是有益的設計的上游和下游的采樣線是相同的。在這種方式中，迷失在每行的顆粒的分?jǐn)?shù)將是大致相同的，并由此相互“取消”。

能否滿足目標？

在此步驟中，從鉆機的目標和測試數據進行比較，并判斷是有關的試驗臺的發展。作為一個例子，在RP-761的合同，這是清楚，不能提供足夠的使用環境氣溶膠顆粒在所需的顆粒范圍（0.3?10米），以提供足夠的測量效率。因此，發展的一個方法來產生人工氣溶膠追求（返回到第二個框）來克服此測試限制。

總結

測量氣溶膠的過濾效率的過濾器的成功需要仔細規劃和注重?cái)?shù)據質量的關注。獲得一個有效的測量通常是不那么簡單，因?yàn)樗谝淮纬霈F(xiàn)。一個有效的測量，需要考慮的整體測試目標，相容性的挑戰氣溶膠用氣溶膠儀器和測試過濾器，設計試驗臺和采樣系統的，粒子損失最小化，并進行控制的能力的試驗臺試驗，以證明提供可靠的數據。ASHRAE 52.2P（1996年）所采取的方法，實施大規模的QA會導致一個強大的測試方法需要更少地依賴廣泛的循環測試。此外，系統的定量測試的重點將減少總的努力，需要建立和資格測試臺。過濾器測試質量保證的進步將過濾行業有顯著的影響。文件管理器的測試數據將已知的質量。因此，這一數據將提高了決策從測試的信心。

參考文獻

Fissan H.，和G. Schwientek的。1987年。“氣溶膠的采樣和運輸。”TSI粒子儀器儀表2（2）。

海因茲1982年，WC。氣霧劑技術：空氣中顆粒物的屬性，行為和測量，約翰Wiley＆Sons出版公司

ASHRAE（1996）提出的標準52.2P“方法的測試一般通風空氣凈化設備排除效率的粒子大小”ASHRAE標準經理，1791年圖利圓，NE，亞特蘭大，GA 30329-2305。

恩索爾，DS，Krafthefer，BC，TC Ottney的（1994年）“空氣過濾測試標準”ASHRAE報“，”不斷變化的需求。“ 36，第6號，52。

漢利，JT史密斯，DD和DS恩索爾（1995年）“A分?jǐn)?shù)氣溶??膠的過濾效率測試方法的通風空氣凈化器”AHSRAE交易V. 101 PL。1，3842（RP-671）ASHRAE 1791年圖利圓NE，亞特蘭大，GA 30329-2305。

漢利，JT，和：DD史密斯（1993年）“部分過濾效率的空氣凈化器”項目工作報告;試驗臺設計和系統資格考試“，EPA合作協議號-817083 CR月。

漢利，JT史密斯，DD和DS恩索爾（1995）“一個分?jǐn)?shù)氣溶膠的過濾效率在管道通風空氣凈化器。”室內空氣卷。4，169-178。

IES IES-RP-CC007.1（1192），“測試ULPA過濾器”（推薦做法）。環境科學研究所，IL，登上展望。

ASHRAE標準52.1-1992“測定重量法和粉塵現場測試使用的設備在一般通風去除顆粒物。”1992年清潔空氣的程序。

JT漢利。“定義分級效率測試方法，該方法是兼容微粒消減空氣凈化器中使用的普通通風設備”（761-RP）決賽階段的報告。1992年2月。

JT漢利。“空氣凈化器的分級效率：中期項目報告，試驗臺設計和系統鑒定試驗。的”EPA合作協議號CR-817083。1993年4月。

億利啤酒。“理論的錯誤。”Addison-Wesley出版公司，公司閱讀，MA。1957年。
